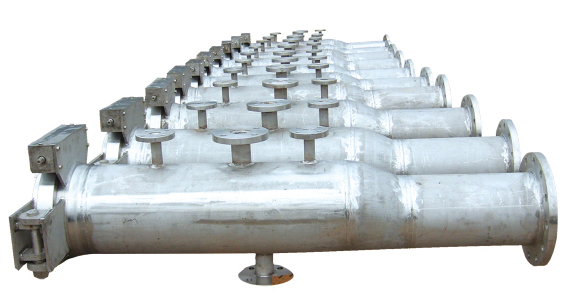

清管器收、發球筒是清理壓力管道裝置的重要組成部分，它安裝在壓力管道兩端用于清管器發射和接收。
主要構成：快開盲板、筒體、變徑管、工藝接管、指示器和鞍式支座等。
設計、制造規范和標準
GB150-2011《壓力容器》
TSG R0001-2009《固定式壓力容器安全技術監察規程》
材料及零部件標準：
GB713-2008
NB/T47008-2010
JB/T4712-2007
HG/T20592~20615-2009
性能指標：
工作溫度：-40-80℃
工作壓力：<10MPa
分類：
I型和II型
其中：I型用于普通清管器的發射和接收；
II型用于智能型清管器的發射和接收
安裝形式為臥式
標注釋義：
HLR(P)DN xxx/DNXXX-PNXX-I(II)
HL-河北永良產品注冊商標“恒良”
R-收球筒
P-發球筒
DN XXX/DNXXX-主筒體直徑/管線直徑
PNXX-設計壓力
I(II)-收發球筒型式

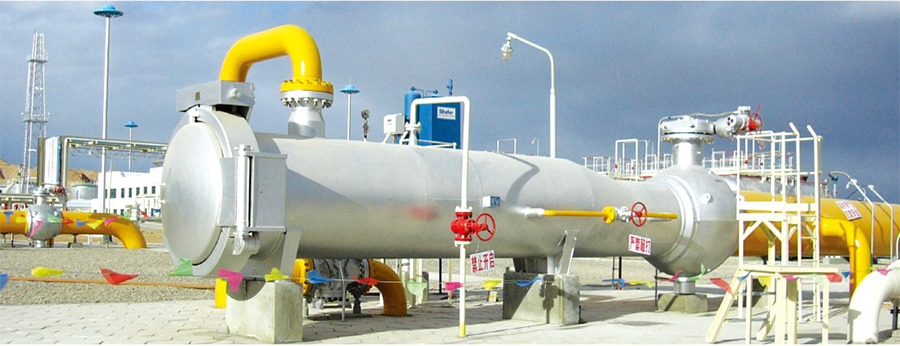

安裝與連接方式安裝時，收、發球筒為水平臥式安裝，中心距地面高度一般為1米左右，收球筒的快開盲板側略低，斜度為5/1000；發球筒的快開盲板側略高，斜度為5/1000。收、發球筒通過與直管段連接的閥門及彎管與地下主管線連接。收、發球裝置與主管線連接的球閥的通徑應等于被清掃管線的內徑?？拷瞻l(fā)球筒快開盲板一端上部應設放空閥、安全閥及壓力表、下部設排污閥、側面設置介質進、出口。

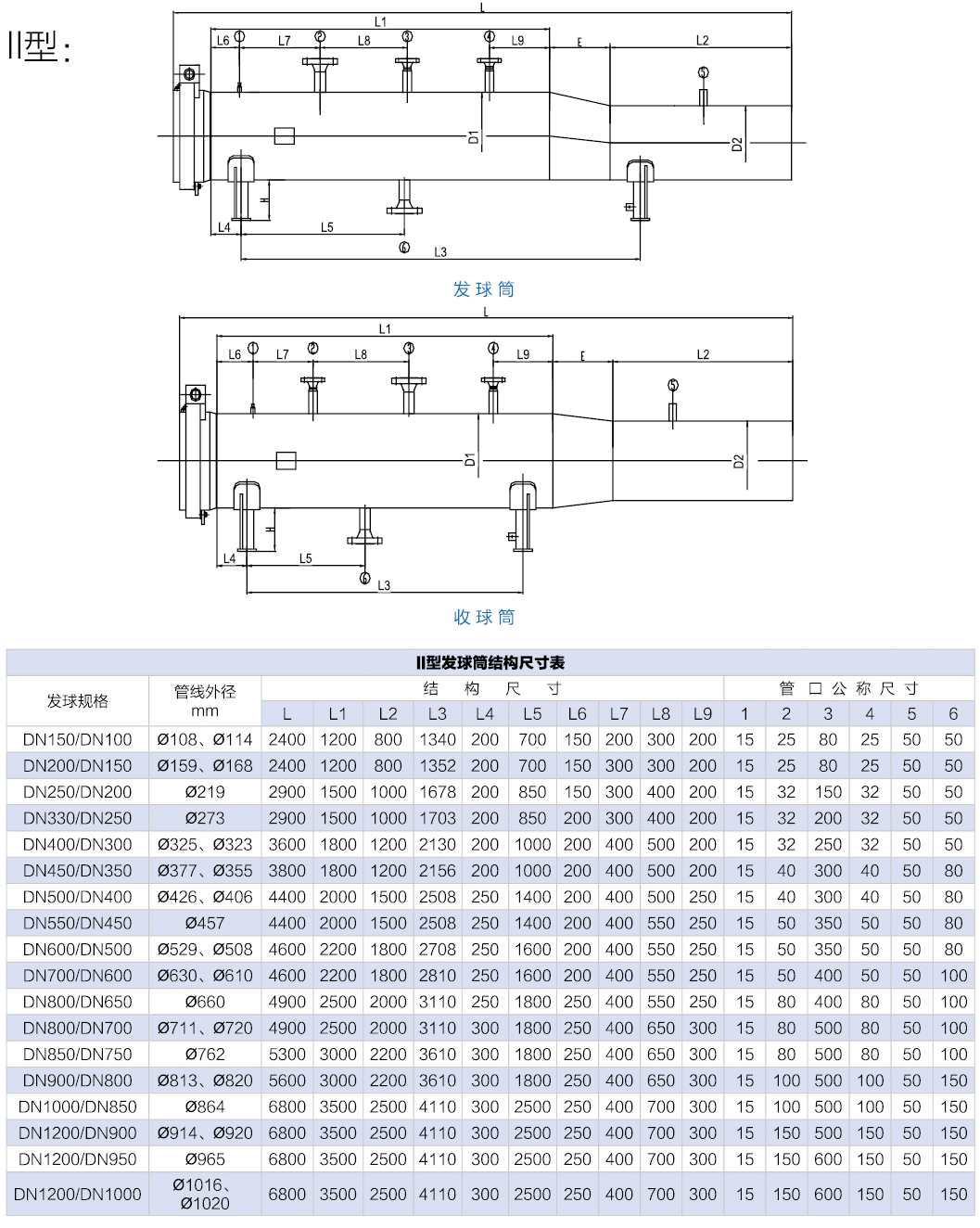

收發球筒的基本結構及尺寸
