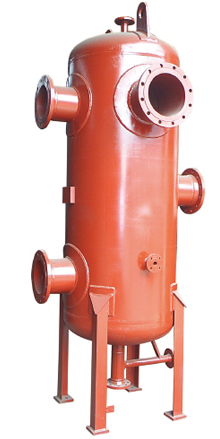

未標題-2.jpg概述:

旋風分離器作為高效的氣、固分離設備,廣泛用于天然氣、煤層氣的初級分離,它主要用于除去輸送氣體介質中攜帶的固體雜質和粉塵微粒,以確保天然氣管道及設備的正常運行。

工作原理:夾帶固體顆粒的氣體,由旋風子上部的切向進口進入旋風子,使其沿器壁高速旋轉轉向器底旋轉,到達底部后折向成為內層的上旋氣流,從旋風分離器的排氣口排出。由于離心力的作用,氣流中夾帶的塵粒在隨氣流旋轉的過程中逐漸趨向旋風分離器下腔,加上本身的重量而向下移動,由旋風子底部的出口排除;不含固體顆粒的氣體離心力小,則由旋風子頂部的出口流出。

技術參數:

設計標準:GB150-2011《壓力容器》

結構形式:立式

連接法蘭標準:HB/T20592~HG/T20615-2009或ANSI B16.5等

設計壓力:<10MPa

設計溫度:-40℃~80℃

壓降:《0.03MPa

分離精度和效率:

(1)固體直徑為100um以上的粉塵分離效率99.999%。

(2)固體直接為10um以上的粉塵分離效率99.9%。

(3)固體直接為10um以下的粉塵分離效率98.5%。

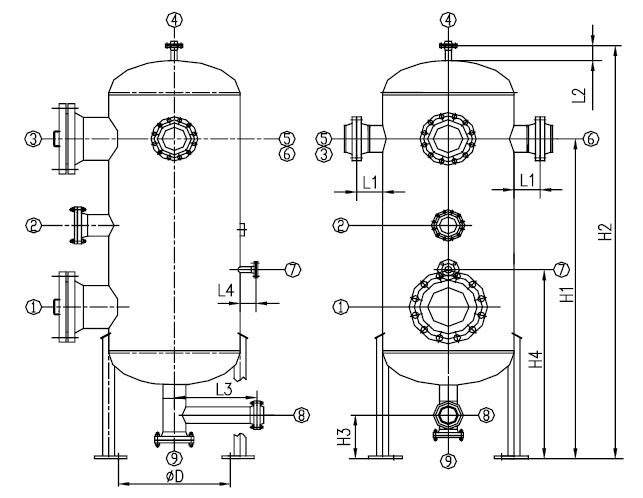

1574473363136871.jpg材料標準:

GB713-2008

NB/T47008-2010

連接法蘭標準:HG/T20592-20615-2009或ANSI B16.5

結構形式:立式

安裝形式:垂直安裝

規格釋義:

DN 800/DN250-PN25-主筒體直徑DN800/進、出口直徑DN250

PN25-設計壓力2.5(MPa)

安裝與連接方式

    旋風分離器為水平安裝和立式安裝。水平安裝時設備的主軸線水平度小于5/1000,垂直安裝時設備的主軸線不垂直度小于3/1000。

    設備采用法蘭連接,并配置放空閥、安全閥、壓力表及排污閥等。

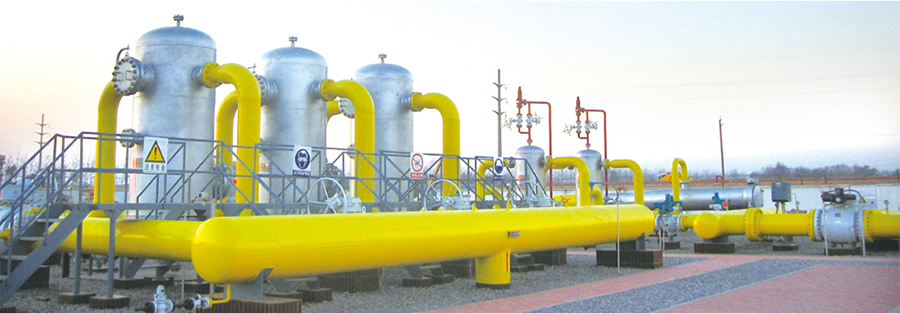

應用范圍:

天然氣、煤層氣的初級分離;

去除干燥床下游的干燥劑顆粒;

去除催化床下洲的催化劑粉末;

用于計量和調壓站;

用于城市配氣系統。



上一個產品:過濾分離器

下一個產品:旋流分離器
